空氣懸浮離心鼓風機配件結構有那些?

返回列表 來源: 上海恩拓博 發布日期: 2020.01.03

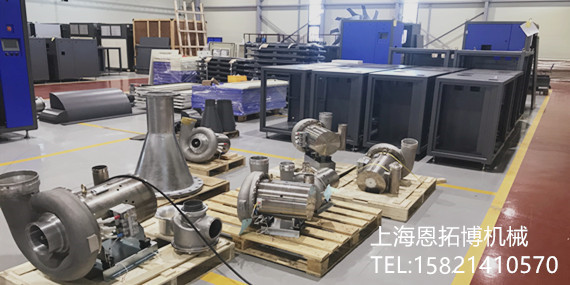

空氣懸浮離心鼓風機

空氣懸浮離心鼓風機配件結構有那些?

1、葉輪

葉輪采用航空鋁合金AL7075或更優的材質,五軸加工而成。使用三維空間設計葉輪的形狀。葉輪與電機采用直聯的方式連接。

2、外箱

有鋼制結構的外箱保護渦輪鼓風機,高速馬達,調速系統、控制器等,同時并起到支撐的作用。箱體的底部裝有地腳螺栓,可自行調節水平。

3、軸

與葉輪直接連接的軸應是經過鈦合金鋼熱處理,根據高速回轉時應保持平衡加工而成的。軸表面有壓膜配合以防止摩擦損失。

4、軸承

采用空氣潤滑的徑向軸承、推力軸承,軸承壽命100,000小時以上。

5、變頻器

選用知名品牌西門子變頻器,冷卻方式采用水冷方式,以便更好的散熱來提高設備本身的效率,效率達到百分之96以上。

6、高速電機

電機選用永磁同步電機或高速磁感應電機,轉速為40000 r/min左右,電動機的效率應達百分之96以上,IP54,380V,50Hz。

7、放空閥

配套放空閥,采用電磁閥與氣動執行器組成,在鼓風機啟動和停止時防止喘振。

8、渦殼

渦殼選用鋁合金來鑄造,設計保持效率高速,在吸入側呈水平方向,在吐出側呈垂直方向。

9、流量及壓力的調節裝置

通過變頻器調速系統調節軸的轉速進行流量調節。流量調節控制應有自動和手動兩種方式。

空氣懸浮離心鼓風機過濾器

10、空氣過濾器

每臺鼓風機配有進口過濾器,滿足進風要求??諝膺^(guò)濾器要求能去除大氣中5μm 的塵粒百分之95及更大塵粒,總壓力差不大于100mm 水柱。

11、冷卻方式

采用空冷冷卻的方式。馬達自身冷卻片材質使用熱傳導性非常強的鋁合金(AL)材質,無附加的能源損耗,并且構造簡單,確保冷卻效果。

m、測定計器

為了保持運轉狀態,防止喘振現象,電機的超負荷,變頻器系統和電機的過熱等,在內部應安裝以下儀表測定器和傳感器。

- 吐出空氣壓力和溫度的傳感器

- 入口側過濾器的壓差傳感器

- 入口側溫度傳感器

- 電機過熱溫度傳感器

12、噪音

連管后整機運轉噪音(包括電機)在距離1米處的聲壓級噪音低于80分貝。

13、表面處理

所有表面進行防腐處理
